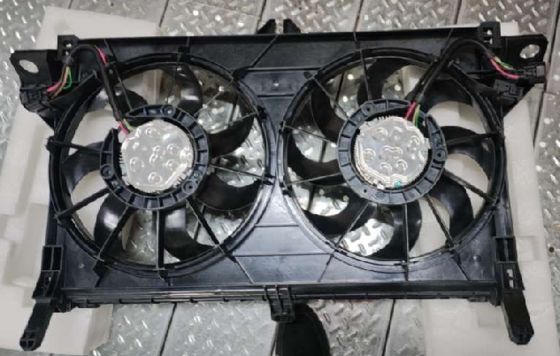

Вентилятор охлаждения и сборка трубы для Tesla Model S/X (2021 ∙)

1. Описание основных функций

1. Двухсистемная теплозащита:
   • Тепловая стабильность батареи: управляет направленным потоком воздуха через радиатор охлаждающей жидкости батареи, поддерживая батарею в оптимальном рабочем диапазоне (25-40°C) во время быстрой зарядки (например, 250 кВт суперзарядки),высокоскоростное круизное движение (130 км/ч+), или использование в жаркую погоду (38°C + окружающая среда). Это предотвращает потерю дальности, вызванную перегревом (избегая ≥ 8% снижения дальности при экстремальной жаре), и замедляет деградацию батареи.
   • Рассеивание тепла силовой установки: Сотрудничает с радиатором двигателя/инвертора для рассеивания тепла от электропривода,обеспечение постоянной мощности (без снижения крутящего момента в течение циклов ускорения 0-100 км/ч) даже при больших нагрузках (e.g, модель X тяга 2268 кг).
2. Оптимизация аэродинамической накладки: The integrated shroud—made of CFN’s proprietary PP+GF30 (polypropylene + 30% glass fiber)—features an OEM-matching curved airflow channel that reduces turbulence by 20% and boosts airflow efficiency by 15% compared to generic split shroudsОн также формирует плотное уплотнение с радиатором, устраняя "мертвые зоны воздуха", которые ослабляют эффективность охлаждения.
3. Надежность бесбрюшевого двигателя: оборудован высокопроизводительным BLDC (бесбрюшевым постоянным током) двигателем, усиленным специальным высокотемпературным синтетическим жиром для подшипников CFN. Это позволяет тихо работать (≤58 дБ при полной скорости,более тихие, чем ОЭМ ≈ 62 дБ) и длительный срок службы (≥ 20Мотор поддерживает управление скоростью PWM Tesla (Pulse-Width Modulation), регулируя поток воздуха от 500 до 3,200 CFM (кубические футы в минуту) в реальном времени на основе тепловых потребностей транспортного средства.

2. Таблица параметров спецификаций

3Ошибочное суждение (знаки замены)

• Тепловые предупреждающие сигналы: сообщения на приборной панели, такие как "Температура батареи слишком высока" или "Ошибка системы охлаждения силовой установки", указывающие на недостаточный поток воздуха для регулирования температуры, что создает риск повреждения компонента.
• Аномальное поведение фанатов:
  • Вентилятор не активируется (даже при большой нагрузке/высокой температуре, например, после 10 минут зарядки).
  • Вентилятор работает на полной скорости непрерывно (без регулировки PWM), вызывая чрезмерный шум и истощение батареи 12В (≥15% в течение ночи).
  • Вентилятор издает звуки шлифования, скрипков или шума (износные подшипники или изогнутые лезвия) или периодически замирает (повреждение обмотка двигателя).
• Видимые повреждения: трещины (длиной более 10 мм) или деформация (из-за чрезвычайной жары), создавая пробелы, которые снижают эффективность воздушного потока; лопасти вентилятора сгибаются / отсутствуют (вызывают несбалансированное вращение и вибрацию).
• Ухудшение производительности: внезапная потеря дальности (> 10% в жаркую погоду), более медленное ускорение (например, время 0 ‰ 100 км / ч увеличивается на 1 + секунду) или скорость зарядки уменьшена (например, ограничена на 100 кВт) ≈ все вызвано неадекватным охлаждением.

4Преимущества бренда CFN (против дженериков)

5. Подробности установки

5.1 Содержание упаковки

• 1 × CFN охлаждающий вентилятор и оболочка (1754791-00-A)
• 4× M6×16mm монтажные болты OEM-спецификации (с антивибрационными прокладками EPDM)
• 1 × силиконовый герметик (для герметизации разрыва между плащом и радиатором)
• 1 × Руководство по установке (с пошаговыми схемами удаления бампера и знаков выравнивания)
• 1× Чистящая ткань для соединителей (для предварительного монтажа)

5.2 Необходимые инструменты

• Комплект ключей для разъемов (8 мм, 10 мм)
• Ключ с крутящим моментом (диапазон 0-30 Нм)
• Сверлоотводная Phillips (No 2)
• Комплект для удаления пластиковой отделки (для безопасного удаления бампера/подтяжной панели)
• Консервы с сжатым воздухом (для очистки плавников радиатора перед установкой)

5.3 Осторожность при установке

1. Подготовка к безопасности:
   • Выключите транспортное средство и отсоедините батарею 12 В (находящуюся в передней части), чтобы избежать электрических шортов.
   • Подождите 30 минут, пока система охлаждения не нагнетается (предотвращает разлив охлаждающей жидкости при снятии старой установки).
2. Удаление старого собрания:
   • Снимите крышку переднего бампера с помощью пластиковых инструментов отделки (избегайте царапины краской); отложите защитную подкладку.
   • Отсоедините старую проводку сборки (нажмите на вкладку освобождения 6-прицепного разъема); снимите 4 монтажных болта (8 мм).
   • Осторожно оттяните старую установку от радиатора, не повреждая плавники радиатора (сначала используйте сжатый воздух для очистки отходов).
3. Новое оборудование для сборов:
   • Нанесите тонкий, ровный слой силиконового герметизатора на край платья (где он контактирует с радиатором) для герметизации.
   • Выровнять сборку CFN с точками крепления радиатора; закрепить новыми болтами, вращающий момент до 8±1 Нм (по заводской спецификации Tesla).
   • Пересоедините проводку, убедитесь, что соединитель закрепился на месте (проверьте, нет ли свободных проводов).
4. Проверка после установки:
   • Пересоедините батарею 12 В, запустите автомобиль и включите климат-контроль "Max Cool" для проверки работы вентилятора (слушайте для плавного, тихого воздушного потока).
   • Используйте диагностический инструмент Tesla (или сенсорный экран "Режим обслуживания") для подтверждения отсутствия кодов ошибок системы охлаждения.

6Послепродажная поддержка (бренд CFN)

• Гарантия: 3-летняя/60 000-километровая гарантия (в зависимости от того, что произойдет раньше), охватывающая сбой двигателя вентилятора, трещины/изображения на навесе или дефекты проводки (исключает повреждения от утечек охлаждающей жидкости, столкновений,или неправильной установки).
• Техническая помощь: Специалисты по термическому управлению электромобилями CFN ∆ предлагают круглосуточную поддержку по электронной почте / чату для руководства по установке (например, советы по удалению бампера, сброс кода ошибки) и устранение неполадок.
• Гарантия качества: 30-дневная бесплатная замена или полный возврат, если сборка несовместима с вашей моделью S/X (2021 ), или имеет производственные дефекты (неиспользованная, требуется оригинальная упаковка).

7. Использование и массовые советы

• Услуги по обслуживанию: Проверяйте каждые 20 000 километров с использованием сжатого воздуха для очистки пыли/осколков от лопастей вентилятора и обтяжки (избегайте воды под высоким давлением, которая может повредить водонепроницаемую уплотнитель двигателя).
• Уход за хладагентом: Заменяйте охлаждающую жидкость транспортного средства каждые 4 года / 80 000 километров (согласно графику Tesla); загрязненная охлаждающая жидкость уменьшает передачу тепла и может забивать радиатор.
• Большие запросы: ремонтные мастерские, операторы автопарков или сервисные центры электромобилей могут связаться с командой коммерческих продаж CFN для определения оптовых цени техническое обучение на месте (для диагностики системы охлаждения).
